Brugervejledning - Generelle funktioner

Denne brugervejledning indeholder en beskrivelse af de generelle funktioner i VejDim.

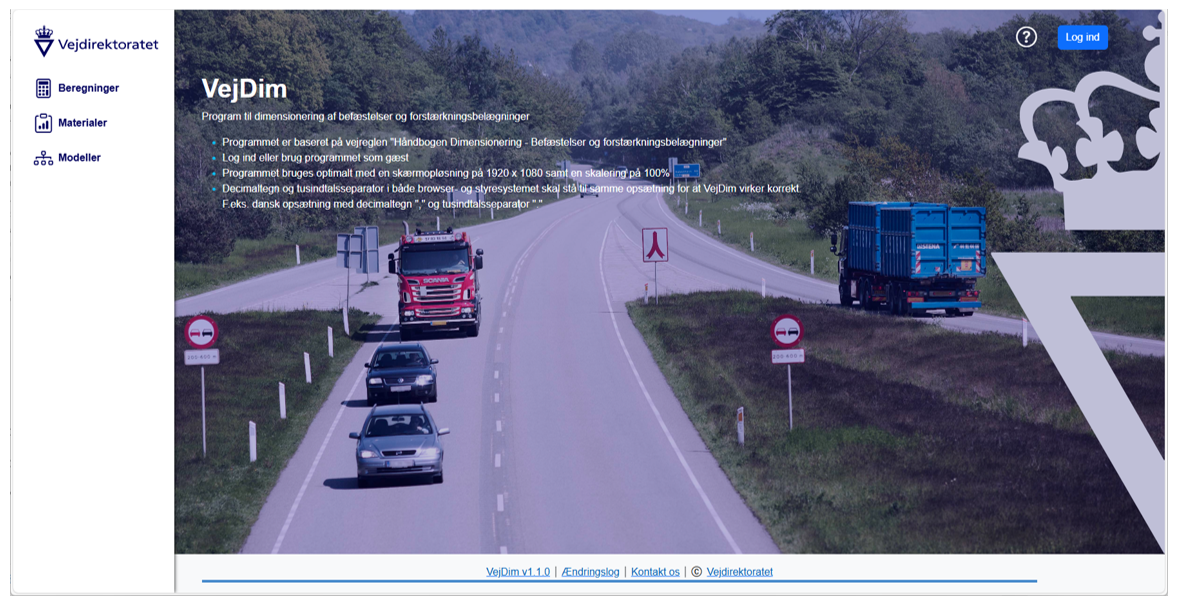

Menuen til venstre på forsiden viser i korte træk programmets funktioner: Beregninger samt en oversigt over de Materialer og Modeller der indgår i programmet.

Brugertyper

Beskrivelse

Eksempel

Gæstebruger

VejDim kan bruges uden at logge ind, ved blot at gå direkte til menuen i venstre side.

Som gæstebruger kan beregninger ikke gemmes, men det er muligt at eksportere resultaterne.

Registreret bruger

Log-in sker med MitID hvis man er ansat udenfor Vejdirektoratet, ellers direkte på ”Medarbejder i VD”-knappen.

Som registreret bruger gemmes alle indtastninger automatisk i en kladde, beregninger kan gemmes, og man kan oprette egne materialer og modeller.

Første gang man logger ind efter en programopdatering, vil man desuden få en melding om hvilke ændringer, der er sket.

Sprog

På log-in-siden kan man vælge sprog. Det gælder kun log-in knapperne. VejDim er kun tilgængelig på dansk.

Tegnopsætning

Decimaltegn og tusindtalsseparator i både browser- og styresystemet skal stå til samme opsætning, for at VejDim virker korrekt. F.eks. dansk opsætning med decimaltegn "," og tusindtalsseparator "."

Zoom

Programmet bruges optimalt med en skærmopløsning på 1920 x 1080 samt en skalering på 100 %.

Man kan zoome ud/ind ved “Ctrl+” og “Ctrl-”.

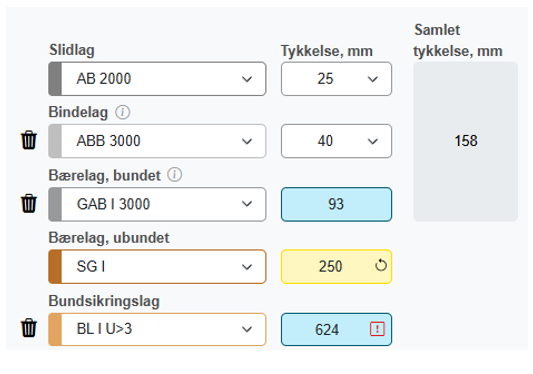

Baggrundsfarve på felter

	Beskrivelse	Eksempel
Hvid	Her giver bruger input enten ved indtastning eller dropdown. Der kan være default værdi i feltet.
Grå	Værdi beregnes eller er låst.
Blå	Værdi kommer fra materialeoversigten eller er beregnet. Værdien kan overskrives.
Gul	Værdi er overskrevet/brugerbestemt. Værdien kan ”nulstilles” igen, ved tryk på ”returpilen”

Farve på handlingsknapper

Knapper der udfører en handling; ”Gå til Trafikdata”, ”Gå til Dimensionering”, ”Beregn”, ”Gem” og ”Eksporter” bliver aktive (blå) når alle obligatoriske felter på siden er udfyldt med valid værdi. Når handlingen er udført, forsvinder baggrundsfarven. Beregn, Gem og Eksporter bliver igen aktive, når der er foretaget ændringer.

Eksempel på knapper ikke aktiv/aktiv:

Når ”Beregn”-knappen ikke er aktiv

Tjek at alle felter er udfyldt.
Er der advarselstrekanter i nogle af felterne? Så følg anbefalingen.
Indgår et ”eget materiale” hvor lagtykkelse af slidlag eller bindelag ligger udenfor rammerne defineret i det tilkoblede nedbrydningskriterium? Se ”Sådan laves egne materialer og modeller” og ” Særligt ved asfaltlag, BSM, underbund og eksisterende lag”.

Hjælpetekster og advarsler i programmets skærmbilleder

	Beskrivelse	Eksempel

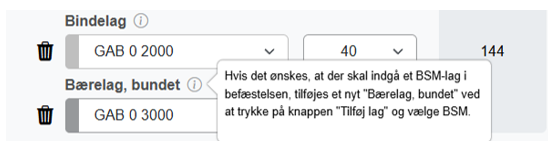

Info i’er	Ved overskrifter, samt hvor det er skønnet at der kan være brug for vejledning, kan der findes information ved mouseover på de små i’er.

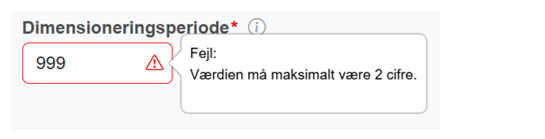

Advarsels-trekant	Rød advarselstrekant angiver at bruger taster en værdi, der ikke er valid. Mouseover på advarselstrekanten viser krav til formatet i det aktuelle felt. Der kan ikke beregnes før værdien er valid.

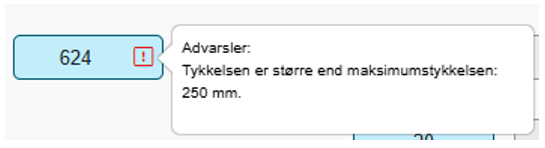

Advarsels firkant	Advarslen angiver at laget har en tykkelse der enten er mindre end den tykkelse materialet kan udlægges i, eller at laget er så tykt at det kræver udlægning i mere end et lag. Bruger kan overveje om dette er acceptabelt eller om der skal justeres i opbygningen.

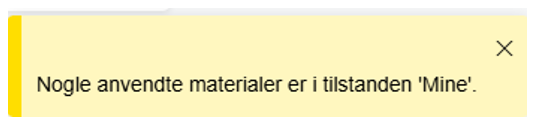

Gul advarsel ved beregning	Bruger gøres opmærksom på, at beregningen benytter egne materialer eller modeller, og derved afviger fra vejreglerne. Eksportfilen vil ligeledes gøre bruger opmærksom på dette.

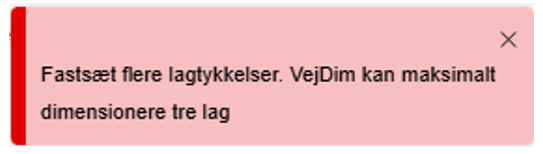

Rød fejl ved beregning – dansk tekst	Beregning har brug for input fra brugeren. Fejlmelding angiver, hvad der skal gøres for at komme videre. Se ”Fejlmeddelelser” for uddybning.
Rød fejl ved beregning – engelsk tekst	Beregning kan ikke udføres fordi VejDim ikke kan finde en løsning. Fejlmelding angiver hvorfor. Bruger må ændre i opbygningen, der evt. kan være for svag i forhold til trafikbelastningen. Meldingen gives på engelsk da den genereres fra programmeringssproget. Se ”Fejlmeddelelser” for uddybning.

Hjælp og support

	Beskrivelse	Eksempel
Brugervejledning	Link til brugervejledning findes i programmets øverste højre hjørne.
Support	Giver brugervejledningen ikke svaret, eller opleves fejl i programmet, findes link til Vejdirektoratets supportsystem i øverste højre hjørne.

Fejlmeddelelser

Hvis VejDim ikke kan finde en løsning på beregningen, vil der komme en fejlmeddelelse. Herunder vises de fejlmeddelelser, der kan opstå, og tip til hvordan man kommer videre.

Fejlmeddelelse	Løsning

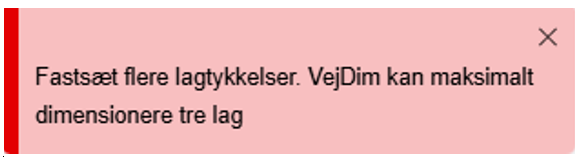

	Bruger har indsat et eller flere lag i opbygningen. Samtidigt med at denne fejlmeddelelse fremkommer, er lagtykkelsesfelter blevet blå, sådan at de kan overskrives. Overskriv lagtykkelser sådan at der maksimalt er tre lagtykkelser, der skal beregnes af VejDim.

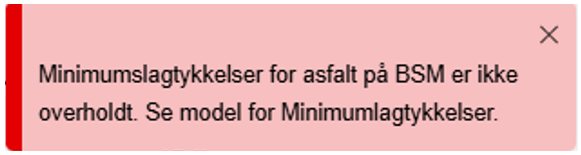

	For at beskytte overfladen af BSM-laget er der et minimumskrav til lagtykkelsen af det overliggende asfaltlag. Se kravene i modellen ”Minimumstykkelser for asfalt på BSM” og juster asfaltlaget tilsvarende.

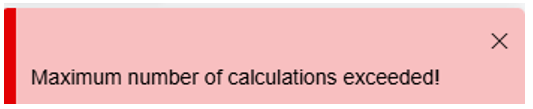

	VejDim kan ikke finde en løsning indenfor et rimeligt antal iterationer. Forsøg at ændre lidt på opbygningen ved f.eks. at overskrive eller frigive en eller flere lagtykkelser.

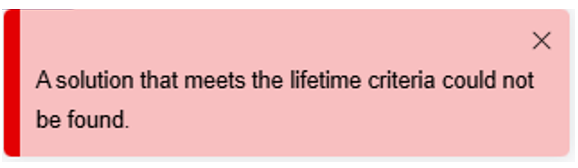

	Fejlmeddelesen opstår typisk når flere lagtykkelser af de øvre lag i opbygningen er overskrevet. VejDim kan ikke opnå den ønskede levetid ved kun at ændre på nedre lag. Brugeren må løsne et eller flere overskrevne lagtykkelser eller indsætte flere lag i opbygningen.

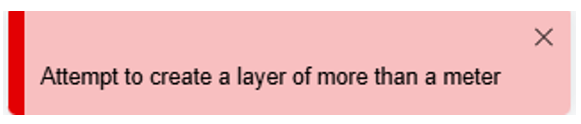

	VejDim er sat til at begrænse lagtykkelser til højst 1 m. Denne grænse er nået for et af lagene for at få opbygningen til at holde i dimensioneringsperioden. Typisk kan denne melding komme, når der er brugervalgte værdier for de øvre stærke lag, og VejDim kun har de svagere lag at justere på. Gør evt. de øvre lag tykkere eller indsæt flere lag i opbygningen.

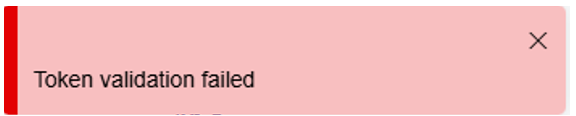

	Bruger er logget af VejDim, sandsynligvis fordi programmet ikke har været anvendt i et stykke tid. Log ind igen.

Opleves en fejlmeddelelse der ikke er beskrevet her: Send gerne et skærmprint, sammen med beregningen der udløste fejlen, til Vejdirektoratets supportsystem.

Ændringslog

VejDim tilpasses løbende grundlaget i Håndbog Dimensionering. Revisioner kan omfatte ændringer i materialer eller modeller.

Ændringer vil fremgå af ændringsloggen, der tilgås nederst i skærmbilledet.

Registrerede brugere får automatisk en meddelelse første gang der logges ind efter ændring.

Beregninger med udgåede materialer eller modeller fastfryses

En gemt beregning, der er baseret på materialer eller modeller, der er ændret eller udgået, fastfryses. Den kan dog altid eksporteres. Er der brug for at ændre og genberegne, må der laves en ny beregning med gældende materialer og modeller, eller brugers egne materialer eller modeller.

Har man gemt eksport-filer, og er i tvivl om hvilken version de er beregnet med, kan beregningsdato fra udskriften sammenlignes med dato for ændring vist i ændringsloggen.
