Sådan oprettes egne Materialer og Modeller

Denne brugervejledning viser hvordan man kan oprette egne Materialer og Modeller og hvordan disse fremgår i VejDim.

Generel anvisning

Registrerede brugere kan lave ”egne” materialer eller modeller ved at tage en kopi af et eksisterende. Herunder er vist et eksempel, hvor bruger laver et ABB 3000 bindelag i trafikklasse T4, fordi langsomt kørende trafik på en strækning gør, at der er brug for ABB til at minimere sporkøring.

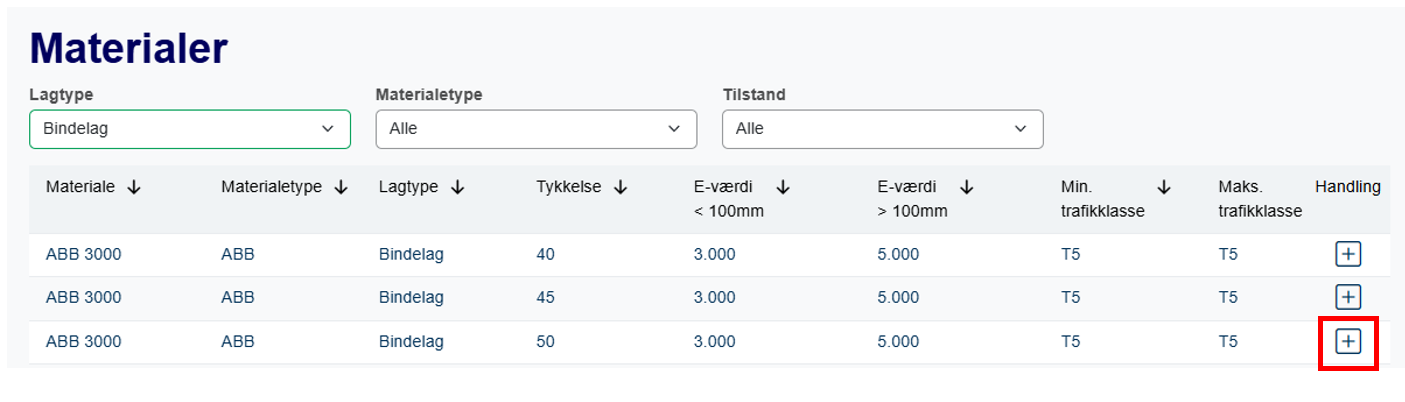

1	Vælg det materiale eller model der ligner mest. Tryk på ”kopi”.

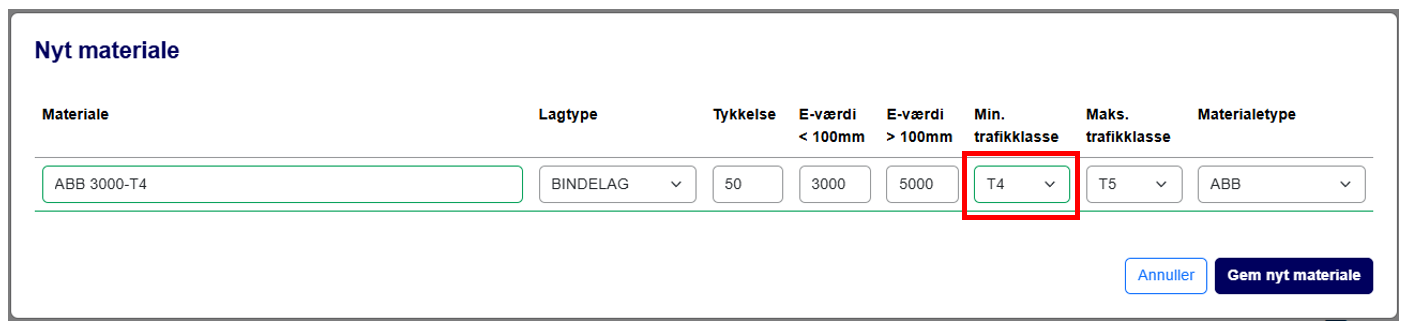

2	Angiv et nyt navn samt de ønskede værdier, samt ændringen. I dette tilfælde ønskes en ABB 3000 med 50 mm lagtykkelse, der kan bruges i trafikklasse T4.

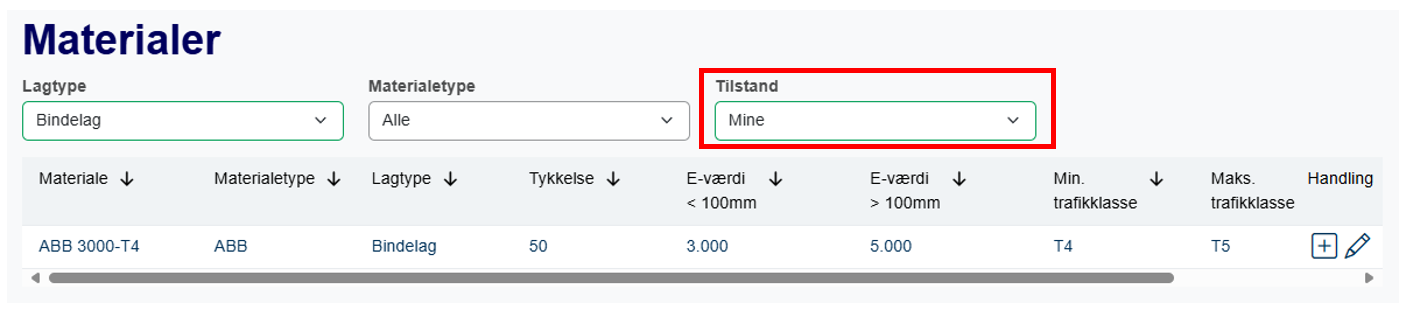

3	Det nye materiale eller model kan ses med tilstand ”Mine”. Bemærk at der er mulighed for at redigere, herunder slette, egne materialer og modeller.

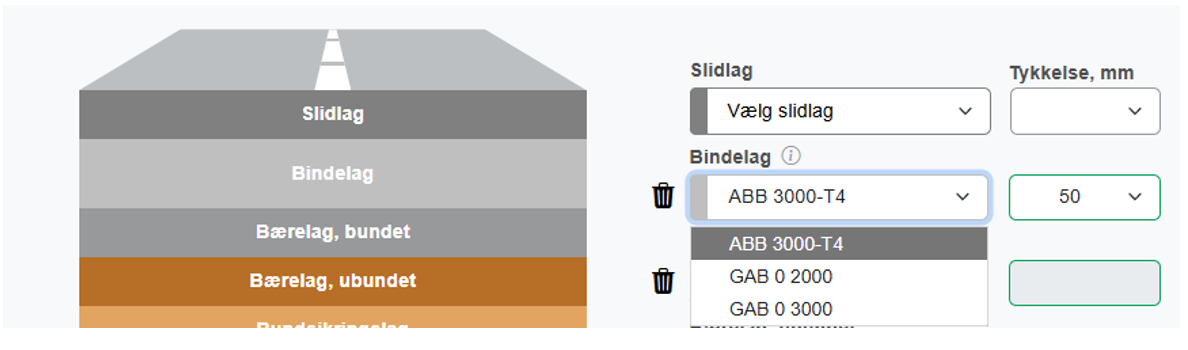

4	Materialet eller modellen kan nu vælges det relevante sted.

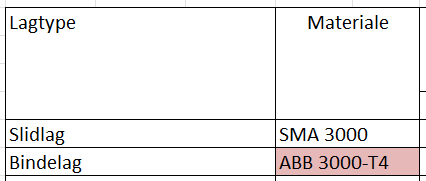

5	Ved beregning gøres opmærksom på at materialer eller modeller afviger fra standard. Ligeledes vil det fremgå tydeligt af eksportfilen.

Særligt for eget nedbrydningskriterie

Hvis der laves et nyt nedbrydningskriterie, skal der efterfølgende laves et nyt materiale, som nedbrydningskriteriet kan ”hæftes” på. Ellers vil nedbrydningskriteriet ikke komme i funktion.

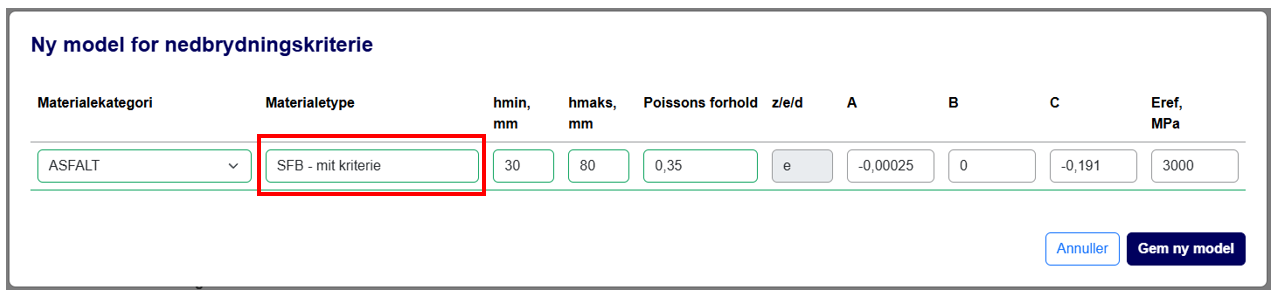

1	En model fra samme materialekategori kopieres, navngives og ændres som ønsket.

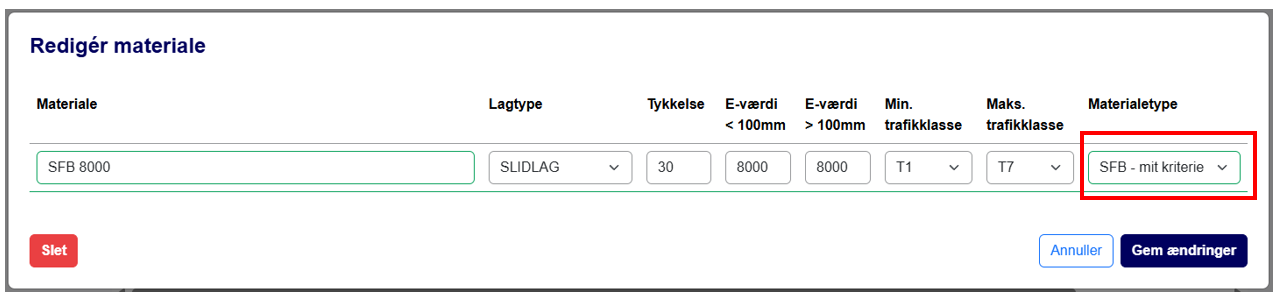

2	Det nye nedbrydningskriterie kan nu vælges som materialetype som en del af et nyt materiale.

Særligt for asfaltlag

”Egne” materialer: For slidlag og bindelag skal bruger være opmærksom på at tykkelsen af det brugerdefinerede materiale, skal være indenfor rammerne af minimums- og maksimumslagtykkelse defineret for det tilknyttede nedbrydningskriterie. VejDim giver ikke advarsel for dette, men beregningsknappen bliver ikke aktiv ved valg af materialet.

”Egne” modeller for nedbrydningskriterie: Det er nedbrydningskriteriet for det nederste asfaltlag, der bruges i beregningen. Man kan godt lave ny model med ændrede parametre for nedbrydningskriteriet af slidlag, bindelag og forstærkningslag, men det vil ikke indgå i beregningen.

Særligt ved BSM, underbund og eksisterende lag

Nogle materialetyper kan principielt kopieres, men de er koblet sammen med en model der ikke kan kopieres, så det er ikke muligt at bruge materialet. Det gælder for:

• Underbund: Da den hænger sammen med modellen ”Koblingshøjde”, som ikke kan kopieres.

• BSM: Da materialet hænger sammen med modellen ”Minimumslagtykkelse for asfalt på BSM”, som ikke kan kopieres.

• Eksisterende lag: Man kan lave et nyt kriterie og materiale, men der er intet materialevalg i forstærkningsberegningen, så man kan ikke vælge det.
